冲击摆锤法织物撕破强力测试实验探究

撕破强力是纺织服装力学性能一个重要的品质指标之一，冲击摆锤法测定撕破强力同时作为色织牛仔布、牛仔服装等产品标准的引用检测方法。正确评估冲击摆锤法测定撕破强力的测量不确定度能反映出测试结果与真值接近程度，对控制测试结果的准确性起着重要作用。

1测试步骤
在标准大气下[，峙式样调湿至达到温湿度平衡，并在此条件下进行试验，按标准《GB厂I’3917．1—2009纺织品织物撕破性能第1部分：撕破强力的测定冲击摆锤法》M1要求剪取试样经向(纬向有弹性，不适用)。试样固定在夹具上，将试样切开一个切口，按下仪器开始键，释放处于大势能位置的摆锤，使试样沿切口方向被撕裂，从仪器数字显示器读出撕破强力，计算平均值再进行修约。

2建立数学模型
X=X示值式中：卜—墩测量撕破强力之值，单位：N；X示值一被测量的仪器示值，单位：N。

3不确定度的主要来源和分析
3．1不确定度的主要来源
整个测试过程中引入的不确定度可以确定为以下几个来源：
测量重复性引入的不确定度u。)；
数字式撕裂仪测试精度导致的不确定度(№)；
结果数值修约导致的不确定度(№)。
3．2不确定度的评定

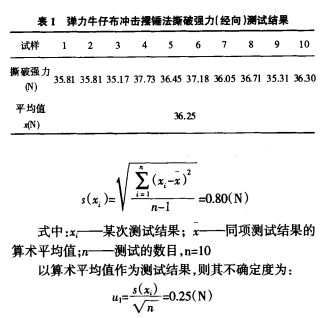

3．2．1测量重复性引入的不确定度(u，)按照测量重复性的要求，本次试验使用同一仪器对同一样品剪取经向试样10个，在短时间内进行，试验结果如表1。
按JJF 1059—2012中4．1节岱评定其试验标准差。

3．2．2数字式撕裂仪测试精度导致的不确定度
根据YG(B)033E型数字式撕裂仪技术参数的测试精度为≤±0．2％F·S，取矩形分布，并按JJF 1059—2012中5．6节[s]评定。则大示值误差导致的相对不确定度为：以算术平均值作为测量结果，则其不确定度为：ua=36．25x0．0012--0．04(N)
3．2．3结果数值修约导致的不确定度
GB／T 3917．1—2009的结果修约按如下规则进行：撕破强力的平均值修约到两位有效数字。本次测量值为36．25N，应修约为36N。那么大可能值的半宽区间口=1N／2=0．5N，取矩形分布，按JJF 1059—2012中5．6节㈨评定。

4合成标准不确定度
将测量重复性引入、数字式撕裂仪测试精度和结果数值修改导致的不确定度进行合成标准不确定度。

5扩展不确定度
按标准，k=2，则扩展不确定度：U=kxuc=2xO．38--0．76(N)

6结果报告
GB／T 3917．1—2009测定色织牛仔布的冲击摆锤法撕破强力(经向)：；=36N，U=0．76N，k=2。

7分析及结论
根据不确定度各分量的大小可得出对不确定度贡献大的是结果的数值修约，小的是仪器测试精度。为此，测试和校核人员必须熟读GB厂I’8170--2008((数字修约规则与极限数值的表示和判定》陋]，正确对结果进行数字修约。根据((CNAS—GL测量不确定度要求的实施指南》条款3．2．4c7]，仪器测试精度导致的不确定度在本次分析过程中可忽略不计。但前提是测量设备必须处于良好的运行状态。值得注意的是本次测量重复性引入的不确定度虽然小于结果的数值修约，但测量重复性引入不确定度的大小跟测量次数成反比关系，测量次数越多，测量重复性引入不确定度越小。
