非织造布撕破强力测试方法

    非织造布产品在使用过程中若被物体钩住，或者局部被握持，在外力作用下被撕破或者被撕断，由此而造成的损坏通常被称为撕裂或撕破。撕破性能是衡量非织造布产品耐用性能的一个重要指标，国内外对非织造布撕破强力的测试方法有梯形法和落锤法两种。

1. 两种梯形法的试验参数比较

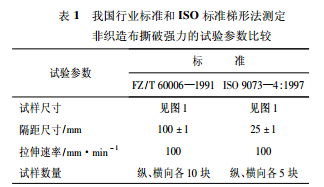

    我国行业标准 FZ/T 60006—1991 和 ISO 9073—4:1997 中梯形法的试验参数比较如表 1 所示。

2. 试样

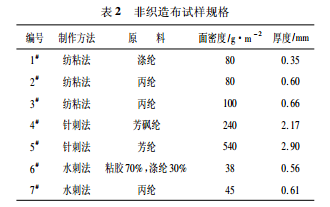

    选用 7 种不同制作工艺、不同原料的非织造布进行测试，试样规格如表 2 所示。

3. 试验结果

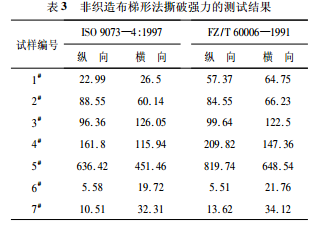

    采用 INSTRON 5566A 多功能材料试验机，分别按照 FZ /T 60006—1991 的梯形法和 ISO 9073—4:1997 对试样进行撕破强力测试，测试结果如表 3所示。

4.结果分析

    分别对两种梯形法的纵向和横向撕破强力平均值进行一元线性回归分析，结果如表 4 所示。查相关系数检验表可得，当置信度 α = 0. 05 时，相关系数 r = 0. 754 5。由于以上两个相关系数均大于0. 754 5，则可得出结论:两种梯形法所测得的撕破强力值的相关性是显著的。对两种梯形法测得的纵向和横向撕破强力平均值作相关图，如图 1 所示。由图 1 可以直观地看到两种梯形法的相关性及线性关系。

       表 4 一元线性回归分析结果

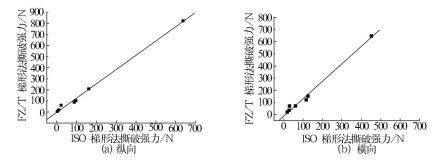

 图 1 两种梯形法测得的纵向和横向撕破强力平均值的相关图
