纤维强度对纸页撕裂性能实验过程

    纤维强度即单根纤维的内在强度,通常以试样的零距抗张强度表示。单根纤维强度与细胞壁的厚度以及细胞壁中微细纤维的角度密切相关,尤其是微细纤维的角度影响很大。纤维强度随微细纤维角度的增大而下降。由纤维素构成的微细纤维是纤维承受负荷的基体。因而纤维素的含量及其结晶度的大小对纤维强度有直接的影响。在制浆过程中遭受的工艺损伤也会影响纤维强度。纤维强度是影响纸页强度的重要因素之一,理论上是给定的纸浆可能获得的高强度,但实际不可能达到,因为纸的强度不仅取决于原始纤维的强度,还取决于纤维之间的结合程度。

1.实验部分

1.1实验原料

未漂硫酸盐马尾松浆、浓盐酸

1.2实验设备

1.GBJ一A标准纤维疏解器

2.vaelly打浆机

3.肖氏打浆度仪

4.HNPG州GF4分析天平

5.KaaaiFs一1纤维长度分析仪

6.撕裂度仪(型)

7.快速水分测定仪(HB43)

8.LabThc标准抄片器

9.压榨机

10.白度仪

11.厚度仪

12.切纸刀

3实验过程

3.1备浆

    打浆前用快速水分测定仪测定浆料的干度,称取3609绝干浆料,用SL水浸泡,备打浆用。

3.2打浆

    把泡好的浆料在瓦赖(Vaney)打浆机中以2%的浓度打浆,打浆过程严格控制打浆时间以满足实验所需的各打浆度。打浆结束后,将浆料适当脱水后撕成小浆片装入广口瓶中均衡水分,备抄片时使用。

3.3抄制609/mZ的定量的浆张,根据抄片定量及测出的湿浆水分,计算出每张手抄片所需的湿浆重。称出所需湿浆,在标准打散器中分散均匀,加水至上浆浓度约1.5%,然后在抄片器上抄片。

3.4湿压和风干

根据GB7981一87的标准,湿纸页在400Pka的压榨压力下压榨,然后经风干干燥。

3.5试样的处理

用浓盐酸蒸汽在干燥器中处理纸页,通过改变处理时间(O,1,2,3,4,smni)来改变纤维的强度。

3.6物理性能检测

    手抄片平衡水分后,其物理性能根据国家标准规定的方法测定。

    纸页撕裂强度按GB/T455.1一1989规定的方法测定。

    零距抗张强度按GB/T2678.4一1994规定的方法测定。

3.7零距抗张强度测定:

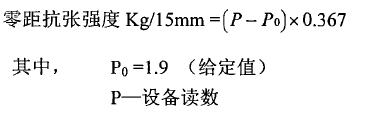

    零距抗张强度是指在标准实验方法规定的条件下,一定宽度的试样在两夹具间距为零时,试样所能承受的大张力。实际上零距抗张强度实验夹具间距在O一.06mm范围内,试样宽度巧mm,因此可以用来间接反映纤维本身的强度。

更多关于纸张撕破仪信息：http://www.shuzisipo.com/
