气密性涂层织物的撕裂性能探讨

    织物经涂层后, 其结构发生了较大变化, 如因涂层织物中纱线固结而不能自由滑移, 力学性能也表现为织物和涂层薄膜共同作用, 但力学性能的具体变化还未见系统的文献报道。

    1.实验

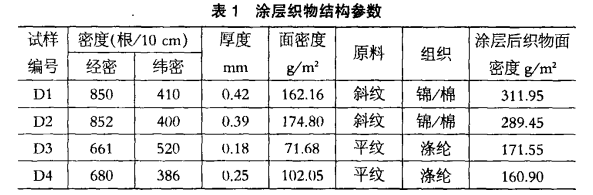

    选用涂层织物常用的织物做基布 , 具体参数规格及涂层后织物 重量见表 1。

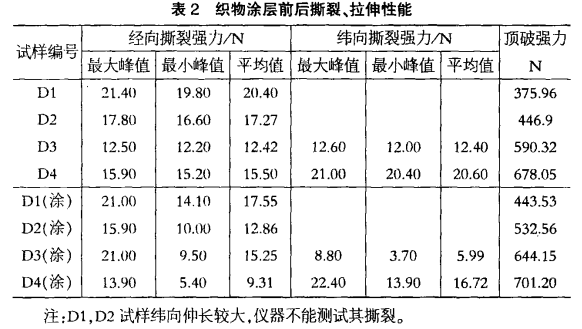

    实验前所有样品均先在恒温恒湿的室内放置 2 4 h , 用 H D o2 6 N 型电子织物强力仪测试 4 种织物涂层前、 后的撕裂和顶破性能。 测试结果如表 2 所示。

    2.撕裂性能

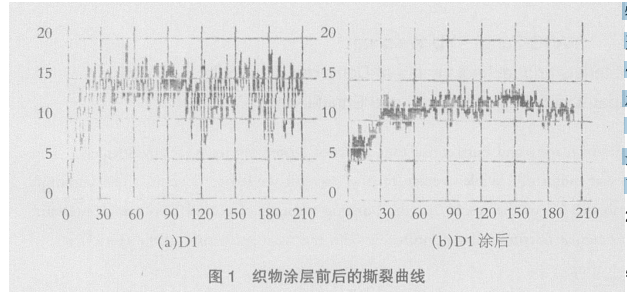

    织物涂层前后的撕裂曲线如图1 所示

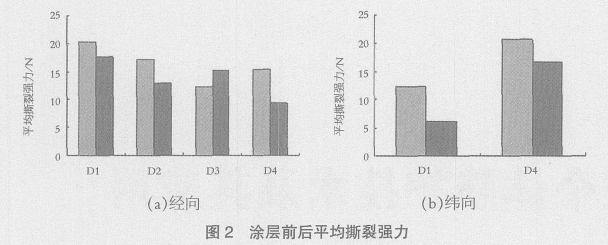

    从图 1 可以看出 , 织物经涂层之后撕裂强力变化均匀 , 其变化范围较未涂层织物小。 涂层前后撕裂的平均强力如图 2 所示

    从图2可以看出, 涂层后织物撕裂强力除了D3织物外, 其他3种涂层织物的撕裂强力都有所降低。对于 未涂层织物而言，在撕裂过程中, 纱线之间会产生相对滑移, 形成比较大的撕裂三角区, 撕裂强力由三角区的多根纤维共同承担。当织物涂层后, 撕裂强力由织物和薄膜共同作用, 由于聚氨醋的渗透, 纱线间和 纤维间相互粘结, 减少了相互之间的滑移, 造成切口处应力集中, 从而使涂层后织物撕裂强力普遍有所降低。但对于D3织物而言, 基布很薄, 未涂层织物比较容易撕裂, 涂层之后, 涂层剂虽然造成纱线固结不易滑移, 降低了撕裂强力, 但由于织物成膜也承担了一部分受力, 织物虽然达到了大撕裂强力, 而涂层薄膜并未达到大强力, 所以其撕裂强力反而有所上升。

更多关于织物撕裂强力测试：http://www.shuzisipo.com/
