土工合成材料水平渗透仪操作全解析：从安装到测试的完整指南

　一、设备定位与功能认知：工程排水性能的“检测标尺”

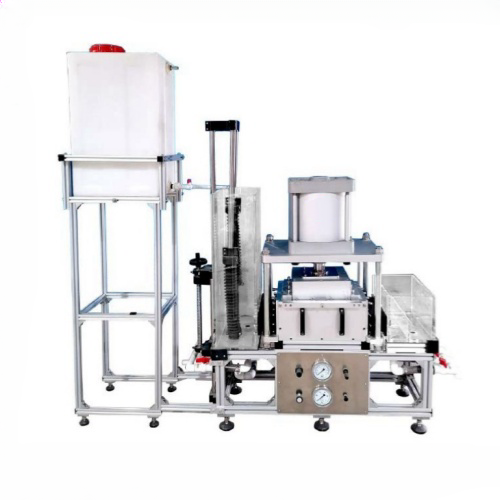

　土工合成材料水平渗透仪是评估材料平面方向透水能力的核心设备，广泛应用于水利工程、道路建设、垃圾填埋场等领域。其核心功能是通过模拟实际工程中的水流条件，测量材料在水平方向上的渗透系数与导水率，为材料选型、设计优化提供量化依据。例如，在堤坝工程中，该仪器可验证土工织物作为排水层的导水效率；在公路路基中，可评估塑料排水板的排水效果，避免因积水导致的沉降风险。

　二、操作前准备：细节决定测试精度

　1.试样制备与饱和处理

　试样需裁剪为标准尺寸，常见规格为100mm×200mm，薄型材料可多层叠加。裁剪时需区分顺机向与横机向，各取3块以验证各向异性。试样需在水中充分润湿，建议浸泡1小时以上，水中可添加不超过0.05%的非离子润湿剂以消除表面张力干扰。例如，某研究显示，未饱和试样的有效过水面积减少40%，导致渗透系数低估25%。

　2.设备检查与安装

　检查渗透压力室密封性，确保乳胶膜或橡胶套无破损。将试样装入压力室后，施加2-5kPa的预压力使其就位，避免褶皱或气泡残留。连接测压管、进水开关和溢流装置，确保水流路径畅通。例如，某实验室因未检查密封圈老化，导致测试中发生侧向渗漏，数据偏差达18%。

　3.水质与水头校准

　试验用水应为脱气水或蒸馏水，避免水中溶解气体影响渗透稳定性。调节溢流管高度，设定常水头差范围（通常为0-800mm），精度需控制在±1mm以内。例如，在300mm水头差下，水头波动超过±2mm会导致渗透系数测量误差达12%。

　三、测试流程：标准化操作确保数据可靠性

　1.法向压力施加

　通过加荷装置逐级施加垂直压力（如50kPa、200kPa），模拟材料在实际工程中的覆土或填埋物压力。每级压力需保持15分钟以上，待试样变形稳定后再进行渗透测试。例如，某项目测试发现，某型号土工布在20kPa与200kPa压力下的渗透系数差异达15%，凸显压力校准的重要性。

　2.水流稳定与数据记录

　调节上下游水位容器，设定目标水力梯度（如0.5），待测压管水位稳定后启动计时。用量筒接取15分钟内渗流水量，记录水温与渗流时间。例如，某案例中，测试人员因未等待水流稳定直接记录数据，导致首次测量值偏离平均值22%。

　3.多级测试与重复验证

　对同一试样进行3次平行测试，取平均值作为最终结果。若3次数据离散性超过10%，需增加测试次数或检查设备状态。例如，某垃圾填埋场项目通过5次重复测试，将数据离散性从15%压缩至5%，确保结果可信度。

　四、结果分析与应用：从实验室到工程现场的转化

　1.渗透系数计算与评估

　根据测试数据计算渗透系数（kh），结合法向压力绘制“压力-渗透系数”曲线，分析材料在不同荷载下的排水性能。例如，某高速公路项目通过测试发现，某排水板在200kPa压力下的导水率仍达12cm³/s，满足设计要求。

　2.工程场景应用

　水利工程：验证堤坝防渗层中土工膜的侧向排水能力，避免渗流破坏。

　道路工程：优化路基排水设计，减少因积水导致的路面开裂。

　环保工程：评估垃圾填埋场复合排水网的导水性能，防止渗滤液积聚。

　3.故障诊断与材料改进

　若测试结果不符合设计标准，需分析原因：

　材料缺陷：如孔隙率不足或纤维分布不均。

　施工问题：如安装褶皱或接缝密封不严。

　设计偏差：如水力梯度设定过高或压力计算错误。

　例如，某填埋场项目通过渗透测试发现，某区域排水板因长期蠕变导致导水率下降70%，需进行局部修复或更换材料。

　从试样制备到结果分析，土工合成材料水平渗透仪的操作需严格遵循标准化流程。通过精准控制压力、水头与测试条件，该设备为工程安全提供了科学保障，成为土工材料研发与质量控制的关键工具。
