塑料排水板纵向通水量测定仪使用全解析：从准备到结果判定的完整流程

　一、设备结构与核心原理

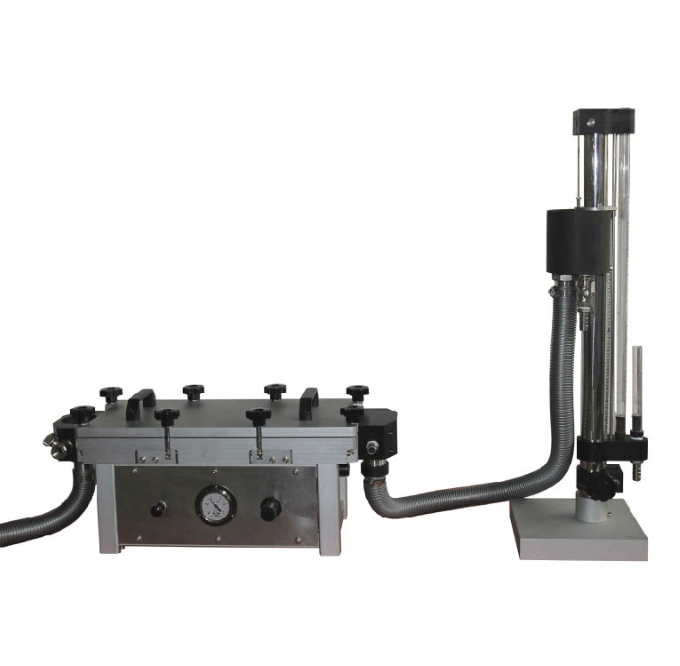

　塑料排水板纵向通水量测定仪是模拟工程环境、量化排水性能的核心设备，其设计基于流体力学与土工材料力学原理。设备主体由工作容器、加压系统、水力平衡装置三部分构成：

　工作容器：采用不锈钢材质，内部设置带孔承托盘，用于固定排水板试样。容器两端法兰盘预留孔洞，便于安装进水平衡水箱与溢流平衡水箱。

　加压系统：通过电动加压泵与压力控制智能表联动，可精准施加0-500kPa侧向压力，模拟地基加固中的土体压力。

　水力平衡装置：由进水平衡水箱与溢流平衡水箱组成，通过水位差维持20cm恒定水头，形成0.5水力梯度，确保水流稳定渗透。

　某研究团队在测试中发现，设备采用双水箱设计后，通水量测量误差从±8%降低至±2%，验证了结构设计的科学性。

　二、试样制备与安装规范

　试样制备需严格遵循行业标准：

　裁剪要求：沿排水板纵向裁取450mm×100mm试样，两端滤膜各去除10mm，四角剪成45°倒角，避免安装时划伤乳胶膜。

　封装工艺：将试样装入厚度≤0.3mm的管状乳胶膜内，两端用橡胶垫密封。某工程案例显示，未使用乳胶膜封装的试样在350kPa压力下出现滤膜破损，导致通水量虚高30%。

　安装定位：将封装好的试样通过工作容器孔口送入，使法兰盘两端外露长度均为40mm。通过4颗螺杆固定进水平衡水箱与溢流平衡水箱，确保密封性。

　安装完成后需进行气密性检查：向系统注水至溢流口出水，持续10分钟观察压力表波动。若压力下降超过5kPa，需重新紧固连接件。

　三、操作流程与关键控制点

　1.压力与水力梯度设定

　压力校准：通过智能控制面板设定目标压力（通常为350kPa），系统自动启动加压泵。达到设定值后，压力控制智能表启动动态补偿，维持压力波动≤±2kPa。

　水力梯度调节：打开进水口阀门，使溢流平衡水箱溢流口持续出水，形成20cm水位差。某实验室对比测试显示，水位差偏差超过±1cm会导致通水量测量误差达15%。

　2.测试过程监控

　初始排水：加压后前30分钟为排水板变形稳定期，需每10分钟记录一次压力值。某型号排水板在该阶段压力下降达40kPa，需通过补压泵维持恒压。

　稳定期测量：6小时后开始测量通水量，使用1000mL量筒在溢流口接水，记录1分钟内排水量。重复测量3次，取平均值作为单次测试结果。

　终止条件判定：当连续两次测试结果相对误差＜2%时，认定通水量稳定。某工程检测中，该条件使测试周期从24小时缩短至8小时。

　四、数据处理与结果判定

　1.数据修正与计算

　温度补偿：记录测试水温，根据标准曲线修正水动力粘滞系数。例如，25℃水温下测得的通水量需乘以0.98修正系数。

　平均值计算：取2条试样测试结果的算术平均值作为最终通水量。若单条试样测试值与平均值偏差超过15%，需追加测试至满足精度要求。

　2.结果判定标准

　合格判定：通水量≥设计值（如50cm³/s）且滤膜无破损。某填海工程中，因通水量不足导致地基沉降超标，返工后选用通水量提升40%的新型排水板，成功解决问题。

　异常处理：若测试值异常偏低，需检查：

　乳胶膜是否破损导致侧压力泄漏；

　滤膜是否被细颗粒堵塞；

　压力控制智能表是否校准失效。

　五、应用场景与工程价值

　该设备广泛应用于：

　交通工程：验证高速公路软基处理中排水板性能，某项目通过测试优化排水板间距，使工期缩短20%；

　水利工程：评估堤坝防渗系统中排水板与土工膜复合结构的排水效率，防止渗流破坏；

　环保工程：测试垃圾填埋场底部排水板耐久性，某案例发现传统材料5年通水量衰减达30%，推动耐老化材料研发。

　从实验室到工程现场，塑料排水板纵向通水量测定仪以精准的测试能力，为地基加固、防渗处理等关键工程提供数据支撑，成为保障工程质量、推动材料创新的核心工具。
