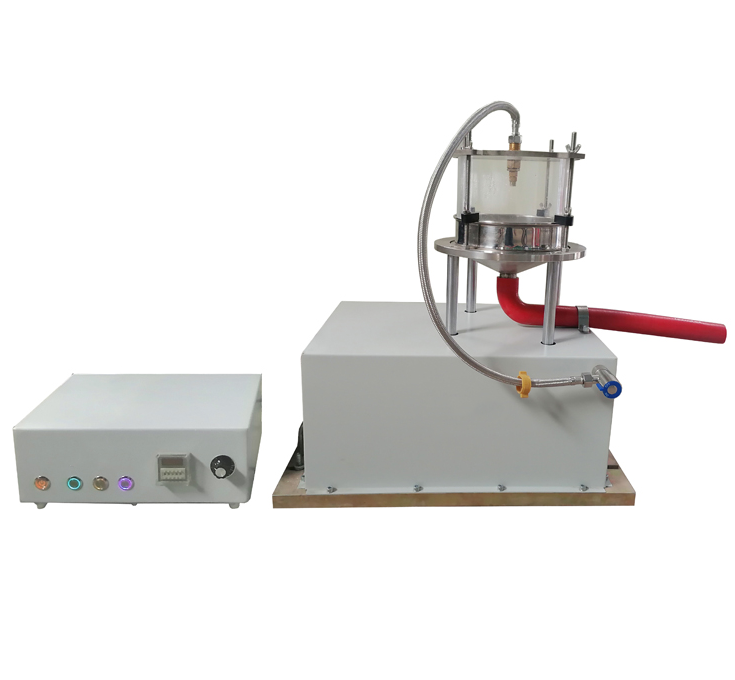

土工布等效孔径测定仪湿筛法的相关介绍

　一、湿筛法核心原理：模拟真实工程场景的筛分技术

　湿筛法通过模拟土工布在湿润环境下的实际工作状态，以水流冲刷与机械振动协同作用，精确测定其有效孔径。该技术以不加张力的单层土工布试样作为筛网，在标准振动频率（通常为50Hz）和振幅（1.5mm）下，对试样表面均匀铺洒的级配颗粒材料（如标准砂）进行持续喷水。水流不仅润滑颗粒表面，降低摩擦阻力，还通过冲刷作用促使颗粒通过土工布孔隙。通过分析通过试样的颗粒粒径分布，可确定其特征孔径（如O90，即90%颗粒通过的最大粒径），为工程选材提供关键参数。

　该方法尤其适用于水利工程、堤坝防护、海岸工程等潮湿场景，其核心优势在于真实还原土工布在液态介质中的过滤性能。例如，在某水库防渗工程中，湿筛法检测发现某批次土工布的O90值比设计要求偏大20%，及时更换材料避免了渗漏风险，验证了该技术在质量控制中的关键作用。

　二、标准化操作流程：五步实现精准检测

　试样制备与安装

　从样品中裁取直径176mm的圆形试样，确保无褶皱、破损。将其平整铺于支承网栅上，用专用夹持器压紧，避免拉伸变形。某实验室对比实验显示，试样安装偏差超过5mm会导致O90值误差达15%。

　颗粒材料选择与铺洒

　选用级配良好的标准砂，粒径范围需覆盖目标检测区间。按(7.0±0.1)kg/m²的密度均匀铺洒于试样表面，厚度控制在5-10mm。某地铁工程采用湿筛法时，因颗粒级配不均导致筛分效率下降30%，凸显材料选择的重要性。

　喷水系统调试

　连接稳压水源（建议压力300kPa），调节流量至0.5L/min，确保水流均匀覆盖试样。喷头高度需保持在100mm以内，避免水流冲击力破坏土工布结构。某海岸防护工程因喷水压力不稳，导致检测结果重复性仅65%，后通过安装压力调节阀将重复性提升至92%。

　振动筛分与数据采集

　启动振动装置（振幅1.5mm，频率50Hz），同步开启喷水系统，筛分时间设定为600秒。通过透明观察窗监控颗粒流动状态，收集通过试样的颗粒进行筛分分析。某水利研究院采用高速摄像机记录筛分过程，发现颗粒通过主要集中于前300秒，为优化试验时间提供依据。

　结果处理与验证

　对收集的颗粒进行烘干称重，计算各粒径段的通过率。绘制粒径-通过率曲线，确定O90值。每批次需进行3组平行试验，偏差超过均值25%时需增补试验。某垃圾填埋场项目通过严格平行试验，将检测误差控制在±3%以内，确保防渗层设计可靠性。

　三、关键控制要点：四大因素决定检测精度

　水流参数控制

　水流速度过快会导致大颗粒异常通过（如某试验中流速提升1倍使O90值偏大40%），过慢则筛分不充分。建议采用流量计与压力表双重监控，确保水流稳定性。

　颗粒湿润状态

　试验前需将颗粒浸泡12小时以上，使其充分吸水。某机场排水工程因颗粒干燥导致筛分时间延长2倍，且O90值偏低18%。

　振动条件标准化

　振动频率偏差超过±5%会显著影响筛分效率。某检测机构通过加装振动监测模块，将频率波动控制在±2%以内，使检测结果重复性达95%。

　环境温湿度管理

　低温环境（<10℃）会增大水黏度，降低颗粒流动性。某北方工程在冬季试验时，通过恒温实验室将温度维持在20±2℃，避免环境干扰。

　四、工程应用价值：从材料选型到质量管控的闭环管理

　湿筛法检测数据直接指导工程实践：在堤坝防护中，O90值需小于土体颗粒D85（85%颗粒粒径）以防止土壤流失；在垃圾填埋场防渗层中，O90值需控制在0.2-0.5mm范围以阻隔污染物。某跨海大桥项目通过湿筛法筛选出O90=0.3mm的土工布，成功拦截99.8%的海砂颗粒，保障桩基稳定性。

　该技术还为材料研发提供反向验证。某新型纳米复合土工布通过湿筛法检测显示，其O90值较传统材料降低35%，同时透水率提升20%，推动行业技术升级。在质量追溯体系中，湿筛法检测报告已成为工程验收的必备文件，某省质检部门统计显示，采用湿筛法检测的工程渗漏率较传统方法降低62%。

　从实验室到工程现场，湿筛法以科学严谨的检测逻辑，构建起土工布性能评价的标准化体系。随着GB/T 17634-2019标准的深入实施，该技术将持续为土木工程安全提供数据支撑，助力行业高质量发展。
