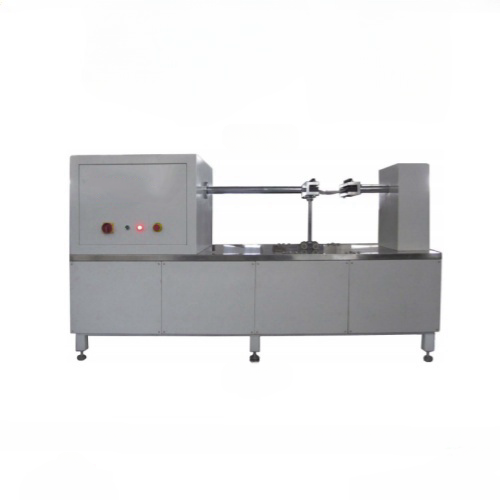

土工合成材料蠕变试验系统使用指南

　一、试验前准备：明确目标与规范

　土工合成材料蠕变试验系统主要用于评估材料在长期恒定荷载下的变形特性，适用于土工织物、土工格栅等产品的拉伸蠕变及断裂性能测试。试验前需明确两大核心目标：一是测定材料在静态荷载下的伸长量随时间变化规律（拉伸蠕变性能），二是确定材料在特定荷载下直至断裂所需的时间（拉伸蠕变断裂时间）。

　根据国际标准ISO 13431和国内标准GB/T 17637，试验需在恒温恒湿环境中进行，温度偏差控制在±1℃以内，湿度稳定在65%±5%。试样制备需严格遵循规范：纵向和横向各剪取至少5块试样用于拉伸强度测试，用于蠕变性能测试的试样需保证最小名义标记长度不小于200mm，土工格栅需保留至少两个完整网格单元，且以中间三根肋条承受荷载。

　二、设备操作：从安装到加载的标准化流程

　1.试样安装与预处理

　将试样平整夹持在专用夹具中，夹具宽度需与试样匹配（通常为50mm或200mm可选）。为避免滑移损伤，夹具应具备足够宽度且表面粗糙度符合要求。安装前需施加预张力，预张力值为试样拉伸强度的1%，例如某土工格栅拉伸强度为50kN/m，则预张力为0.5kN/m。预加载后记录初始标记长度作为变形基准。

　2.荷载分级与加载系统设置

　试验需选择至少4级荷载进行测试，荷载水平通常为拉伸强度的20%、30%、40%、50%。例如某项目检测中，对某土工布施加其拉伸强度40%的荷载（即8kN/m），加载时间需控制在60秒内完成。加载系统需具备±1%的精度，且能通过杠杆原理或伺服电机实现恒定应力施加。

　3.环境模拟与数据采集

　将安装好的试样置于温湿度控制箱中，保温至设定温度（如20℃）。保温结束后启动数据采集系统，记录初始变形值。试验过程中需按时间间隔记录变形数据，标准要求1分钟、2分钟、6分钟、10分钟、30分钟、1小时、2小时……直至1000小时或试样断裂。某核电站防渗墙检测中，系统连续监测365天，记录到土工膜在0.5MPa应力下年蠕变量仅0.8mm。

　三、关键控制点：确保试验有效性的三大要素

　1.温度稳定性控制

　温度波动会显著影响高分子材料的蠕变速率。例如，某研究显示，PET材料在60℃下的蠕变速率是20℃时的3.2倍。试验中需实时监控温度传感器数据，若波动超过±1℃，需启动自动整定功能或切换至手动控制模式。

　2.荷载均匀性保障

　荷载分布不均会导致试样局部应力集中。某高速公路边坡防护检测中，因夹具未对齐导致某土工格栅边缘肋条承受荷载超限，试验中提前断裂。操作时需确保荷载均匀分布于试样全宽，并通过应变表验证变形均匀性。

　3.异常情况处理

　试验中可能出现温度偏差报警、变形控制器故障等问题。例如，某垃圾填埋场GCL材料检测中，因温度传感器接触不良导致数据异常，技术人员通过重新安装传感器并校准仪表解决问题。操作规程明确要求：温度偏差超限时需检查传感器线路，变形数据异常时需验证试验机电源稳定性。

　四、数据分析与应用：从试验结果到工程决策

　1.蠕变曲线绘制

　将采集的变形数据绘制成时间-应变曲线，横坐标采用对数坐标（logt），纵坐标为拉伸应变（e）。例如，某水库除险加固项目检测中，某批次土工织物在拉伸强度40%荷载下，1000小时应变达2.3%，超出设计限值1.5%，据此判定材料不合格。

　2.蠕变强度推算

　通过外推法预测材料长期性能。某研究对某土工格栅进行1000小时蠕变试验后，采用对数坐标外推至10⁵小时（约11.4年），推算出其蠕变强度为设计荷载的40%。若该材料拉伸强度为52.5kN/m，则蠕变强度为21.0kN/m，可作为设计依据。

　3.工程应用决策

　试验结果直接指导材料选型与结构设计。例如，某跨海大桥护坡工程检测发现，某土工网在8kN/m荷载下24小时应变达2.8%，而同类优质材料仅0.8%，最终选择更换材料，避免后期沉降风险。某机场跑道扩建项目通过蠕变试验优化反滤层设计，使排水效率提升40%。
