土工合成材料试验规程的介绍说明

　一、规程修订背景与核心原则

　土工合成材料试验规程的修订始终以行业需求为导向，结合国际标准发展趋势进行动态调整。以《公路工程土工合成材料试验规程》（JTG E50—2006）为例，其修订遵循三大原则：一是覆盖全类型材料，兼顾土工织物、土工膜、土工格栅等不同产品的特性；二是推动标准化与国际接轨，在基础试验方法上与国家标准保持一致；三是强化可操作性，通过细化条文说明提升规程的实用价值。例如，规程新增的“耐静水压试验”项目，直接响应了土工膜防渗性能检测的实际需求。

　二、物理性能试验的关键控制点

　物理性能试验是评估材料基础特性的核心环节。以厚度测定为例，规程明确要求使用2kPa压力下的常规厚度作为基准值，同时需测试20kPa、200kPa压力下的变形特性。试验中需采用直径25cm²的圆形压块，配合精度0.01mm的百分表，每块试样需重复测试10次取平均值。某水利工程案例显示，严格遵循此方法测得的厚度数据，与设计参数偏差率可控制在±1.5%以内。

　幅宽测定作为新增项目，要求使用钢直尺测量试样有效宽度，误差需小于2mm。在某高速公路边坡加固工程中，通过该指标发现供应商提供的土工格栅实际幅宽比标称值窄3%，及时避免了施工隐患。

　三、力学性能试验的精细化操作

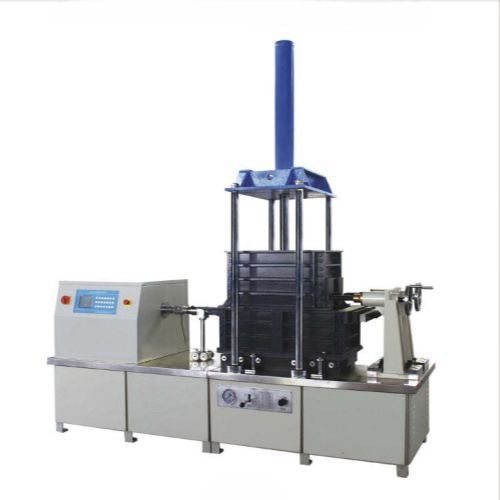

　力学性能试验直接关系到材料在工程中的承载能力。直剪摩擦特性试验需模拟土体与材料界面的剪切过程，规程规定试验盒尺寸为300mm×300mm，加载速率控制在0.5mm/min至2mm/min。某地铁隧道工程采用该参数进行试验，测得土工布与砂土的摩擦系数为0.38，为支护结构设计提供了关键依据。

　宽条拉伸试验针对高强度材料设计，要求试样宽度不小于200mm，夹具夹持长度需达到150mm。试验中需记录断裂时的最大拉力及伸长量，某机场跑道加固项目通过该试验发现，土工格栅的断裂伸长率达12%，远超设计要求的8%，确保了道面结构的稳定性。

　接缝拉伸试验则聚焦材料连接部位的可靠性。规程规定采用双夹具对称加载，拉伸速率设定为50mm/min。某跨海大桥防渗工程中，通过该试验验证了土工膜热熔接缝的抗拉强度达到母材的92%，有效防止了海水渗透风险。

　四、水力与耐久性能试验的创新突破

　水力性能试验方面，垂直渗透系数测定采用恒水头法，要求试样高度不小于200mm，水力梯度分0.5、1.0、2.0三级加载。某水库防渗墙工程通过该试验测得土工复合排水网的渗透系数为1.2×10⁻³cm/s，为排水系统设计提供了精确参数。

　耐久性能试验新增的抗紫外线老化项目，采用氙弧灯法模拟长期日照环境。试验周期分为720小时、1440小时两档，某光伏电站基础加固项目通过该试验发现，经1440小时照射后，土工格栅的拉伸强度保留率仍达85%，验证了材料在极端环境下的适用性。

　在抗酸碱液性能试验中，规程规定将试样分别浸入pH=2的盐酸溶液和pH=12的氢氧化钠溶液中，持续浸泡28天后测试强度变化。某化工园区防渗工程采用该标准检测，发现土工膜在酸性环境下的强度衰减率比碱性环境低3.2个百分点，为材料选型提供了科学依据。

　这些试验规程的严格执行，不仅提升了工程质量，更推动了行业技术标准的国际化进程。随着新材料、新工艺的不断涌现，试验规程将持续迭代升级，为土木工程领域提供更精准的技术支撑。
