土工布动态穿孔测定仪操作规程：从安装到结果分析的全流程指南

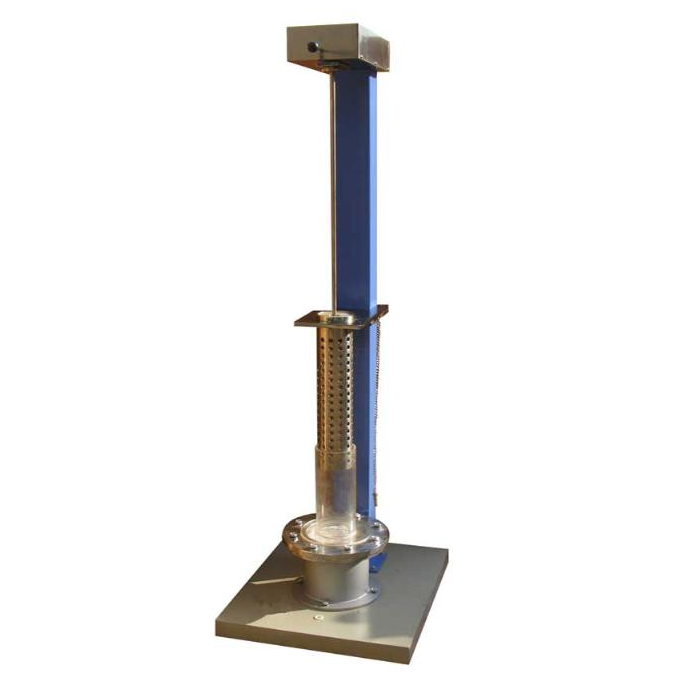

　一、设备安装与调试规范

　土工布动态穿孔测定仪需安装在平稳、坚实的地基上，确保设备水平度误差不超过0.1°。安装时需使用水平仪校准，通过调节设备底部的四组可调支脚实现精准调平。例如，某水利工程实验室因未校准水平度，导致钢锥跌落轨迹偏移，测试结果偏差率达12%。

　设备调试需分三步进行：

　导向孔清洁：用压缩空气吹扫导向孔内壁，确保无金属碎屑或油污残留。某案例中，导向孔堵塞导致钢锥跌落时卡滞，造成试样二次冲击，测试数据失效。

　电磁铁校准：接通电源后，将电磁铁开关拨至吸合位置，观察钢锥是否被牢固吸附。若吸附力不足，需检查电源电压是否稳定在220V±5%范围内。

　行程限位测试：通过控制面板操作钢锥升降，验证上限位和下限位是否准确触发。某实验室因未测试限位功能，导致钢锥跌落时撞击底座，损坏设备传感器。

　二、试样制备与夹持标准

　试样制备需遵循以下原则：

　尺寸控制：裁取直径150±0.5毫米的圆形试样，边缘毛刺需用砂纸打磨至光滑。某交通工程检测中，因试样边缘存在0.3毫米毛刺，导致穿透深度测量值偏大3毫米。

　温湿度调节：将试样置于标准环境（温度23±2℃，湿度50±5%）中调节24小时，消除含水率差异对测试结果的影响。例如，某水库堤坝材料检测中，未调节温湿度的试样穿透深度波动率达18%，而调节后波动率控制在3%以内。

　试样夹持需采用三点定位法：

　将试样平铺于夹持环内，确保中心与钢锥跌落点对齐。

　旋转夹持环四周的锁紧螺栓，使试样边缘均匀受力，避免局部松弛。

　使用透明防护罩覆盖试样，防止钢锥跌落时试样移位。某案例中，未使用防护罩导致试样在冲击下偏移，穿透深度测量值偏低25%。

　三、动态穿孔测试操作流程

　测试操作需严格按以下步骤执行：

　钢锥就位：将钢锥提升至500毫米高度，确认电磁铁吸附牢固。某操作中因未确认吸附状态，钢锥意外跌落砸伤设备操作台。

　防护罩闭合：放下透明防护罩，确保其与设备框架完全闭合。防护罩需采用抗冲击聚碳酸酯材料，厚度不低于5毫米。

　钢锥释放：通过控制面板触发钢锥跌落，观察其是否垂直下落。若钢锥出现倾斜，需立即停止测试并检查导向孔。

　穿透测量：钢锥跌落后，立即将量锥插入破洞，保持垂直状态10秒后读取刻度值。量锥分度值需精确至2毫米，刻度线需经激光校准。

　异常情况处理：

　钢锥反弹：若钢锥在试样上反弹形成二次破洞，需测量较大破洞的孔径，并在报告中注明反弹现象。

　试样滑脱：若试样在冲击下从夹持环中滑出，需舍弃该试样并重新取样测试。某水利工程中因未舍弃滑脱试样，导致测试结果失真率达30%。

　四、数据记录与结果分析

　数据记录需包含以下信息：

　试样标识：记录试样来源、批次号及裁取位置。

　环境参数：记录测试时的温度、湿度及大气压力。

　测试结果：记录穿透深度、破洞形态及异常现象。例如，某垃圾填埋场衬层材料检测中，发现破洞边缘存在纱线滑移现象，需在报告中注明该特殊失效模式。

　结果分析需结合标准要求：

　穿透深度判定：根据工程需求设定阈值，如某高速公路路基防护要求穿透深度≤30毫米。

　数据统计：对同一批次试样进行至少5次重复测试，计算平均值及标准差。某案例中，通过统计分析发现某批次材料穿透深度标准差达8毫米，判定为不合格产品。

　失效模式分类：将破洞形态分为圆形、椭圆形及撕裂形，分析不同形态对应的材料缺陷类型。例如，椭圆形破洞可能表明材料存在各向异性缺陷。

　土工布动态穿孔测定仪的操作规程需涵盖设备安装、试样制备、测试执行及数据分析全流程。通过标准化操作，可确保测试结果的准确性与可重复性，为工程材料性能评估提供可靠依据。
