汽车床内衬强度测试仪怎么用

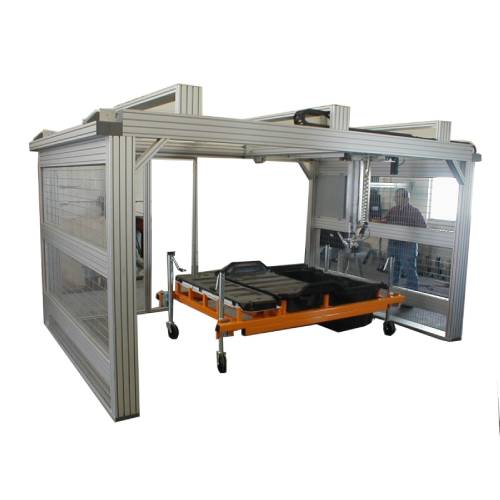

汽车床内衬强度测试仪专为开展日常跌落测试与定期载荷测试设计，用以评定卡车车厢内衬的结构强度。设备配备专用固定工装，可模拟卡车车厢实际工况与安装台架，稳固支撑待测内衬试样；支持载荷传感器及跌落夹具精准移动至车厢任意指定测试点位。系统支持自定义编程并存储试验方案，可设置多达100个跌落或载荷测试位置，满足多点位、多工况检测需求。

汽车床内衬强度测试仪怎么用

1）模拟真实工况：固定+定位

系统配有专用固定装置，用来支撑床内衬材料，模拟卡车床和车架的边界约束，让被测内衬的安装方式尽量接近实车状态。同时，试验头（下降夹具/负荷夹具）可以在床面上移动到用户编程指定的多个测试位置（最多可达约100个位置），实现逐点测试。

2）两类加载方式：跌落冲击+静态/准静态加载

该仪器通常支持两种典型试验模式：

A.跌落测试（冲击）

利用下降夹具（drop fixture）携带一定质量（最大约100 lb）从设定高度落下，对内衬进行冲击。

本质是把“货物从一定高度掉到车厢内衬上”的过程可控化、可重复化。

B.负载测试（压力/压入）

利用负荷夹具（load fixture）向下施压，最大可达约1000 lb。

相当于模拟货物静压、人员踩踏等持续或缓慢加载工况。

两种模式都会在测试过程中连续记录力随位移（或时间）的变化。

3）传感与数据采集：生成“位置—力曲线”

关键点在于：加载头内置或外接负载传感器（力传感器），同时有位移测量（位置反馈）。在每一个测试点，仪器实时输出并保存：

力—位移曲线（force vs.position）

从中可以读出：峰值力、能量吸收、刚度变化、是否出现破裂/失效等

这条曲线就是判断内衬强度是否合格的核心依据。

4）控制与数据管理：编程试验+结果输出

用户可以在软件中编程试验方案：选择跌落/负载、设定位置点数量（最多约100个）、设定加载参数等。

试验完成后数据可导出（如保存为Excel），曲线图也可以在软件中重新加载、重新打印，便于做对比与出报告。

汽车床内衬强度测试仪的工作原理

准备工作

将待测汽车床内衬试样平整安装固定于测试仪支撑装置上，保证试样平铺无褶皱、装夹牢固无松动。检查设备供电状态、传感器校准情况及控制软件运行是否正常。

设定测试参数

在控制软件内编辑预设测试方案，可配置参数包含：跌落高度（适配100磅及以下配重）、加载负荷（最大可达1000磅）、测试点位（支持设置多达100个不同测试位置）、测试次数及循环试验次数。

执行测试

启动测试程序，跌落夹具或负荷夹具自动运行至指定测试点位并施加载荷。设备实时采集力值与位移数据，同步生成位置-力值变化曲线图。

数据记录与分析

测试结束后，所有试验数据自动导出并保存为Excel格式文件；可随时将曲线图谱重新载入软件，开展数据对比分析，亦可直接打印输出检测报告。

结束操作

测试完毕后按需关闭设备电源，清理测试台面及周边区域，设备复位待命，以备下次试样测试使用。

技术参数

跌落夹具最大支持100磅跌落负载，承重夹具可承载高达1000磅负荷。

测试过程中，可实时生成床内衬各测试点的位移-力关系曲线图。

测试数据可导出保存为Excel格式，曲线图谱支持按需重新载入软件查看及重新打印，便于后续追溯与分析。
