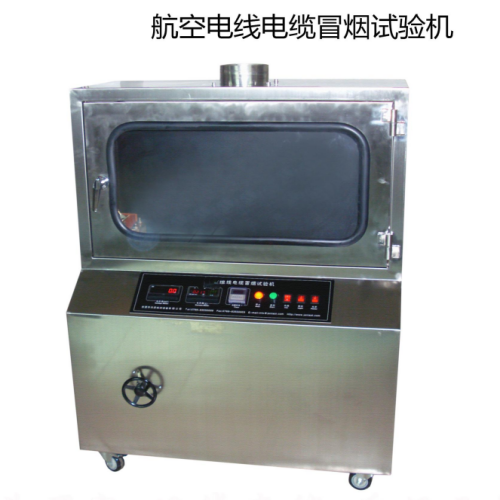

航空电线电缆冒烟试验机怎么用

航空电线电缆冒烟试验机适用于检测航空航天用电线电缆在规定温度条件下是否产生可见烟雾。试验判定依据为：试验导体稳定维持在设定试验温度的15分钟内，试样表面不得出现任何可见冒烟现象。

航空电线电缆冒烟试验机怎么用

一、试验前准备

检查设备整机、加热腔体、温控系统、观察视窗及排烟装置完好无损，电路、温控仪表正常无故障。

准备待测航空航天电线电缆试样，按标准截取规定长度，外表清洁、无破损、无油污。

将试样按规范固定在试验腔内部专用夹具上，安装端正、间距符合试验要求，密封好试验箱门。

二、参数设定

接通设备电源，启动温控系统，在控制面板设定标准试验温度。

设置恒温维持时间：导体稳定控温15min，确认计时、温控采集功能正常。

关闭试验箱排风相关干扰装置，保证观察环境无气流扰动，便于肉眼观测冒烟情况。

三、开始试验

启动加热系统，对试样导体进行升温，待温度达到设定值并稳定恒温后开始计时。

在15分钟恒温周期内，通过观察窗全程监视试样状态，查看是否有可见烟雾产生。

试验过程中保持设备稳定运行，不得随意开启箱门、改动参数。

四、结果判定

在导体稳定于规定试验温度的15分钟内，试样若无任何可见冒烟现象，判定为合格；若出现可见烟雾，则判定为不合格。

五、试验结束

试验计时结束后，关闭加热系统，自然降温。

待腔体温度降至安全范围后，打开箱门取出试样，清理试验腔内残留杂物与气味。

关闭设备总电源，做好设备使用及试验结果记录，以备追溯存档。

航空电线电缆冒烟试验机原理是什么

核心原理：焦耳加热+电阻控温+目视判定

A.焦耳加热（I²R发热）

给试样导体通以可调直流大电流（常见规格：0~400A/600A/1000A甚至更高），电流在导体电阻上产生热量，使导体温度升高。

由于电流大、发热功率高，短时间内即可把导体加热到试验规定温度（不同线缆规格对应不同温度，常见如155℃、200℃、250℃等）。

B.用"电压降法"精确控制温度

仪器配备高精度微电压表（压降表），量程常为0~5000 mV，精度可达±0.2%。

测量试样上一段（通常为3 m）的电压降，按欧姆定律算出该段导体在高温下的电阻

测量试样上一段（通常为3 m）的电压降，按欧姆定律算出该段导体在高温下的电阻Rt，再与理论电阻Rt=R0[1+α(t−t 0)]对比（α为电阻温度系数）。

调节电流，使实测电阻等于目标温度对应的电阻，从而把导体温度精确稳定在规定值，波动很小（直流恒流输出的优势）。

C.黑色暗箱+目视观察

试样水平悬挂在冒烟燃烧箱/观察箱内（常见尺寸如3600×400×600 mm，也有1000×400×600 mm等），箱内涂黑色哑光漆，背景全黑，便于观察。

前方通常装有长有机玻璃视窗（如3 m长），试验人员从外面目视观察。

环境要求：无风、无气流干扰，避免烟雾被吹散而漏判。

D.判定准则

导体温度稳定在试验温度后，持续通电15 min。

在这15 min内，试样上不得出现任何可见冒烟现象，即为合格。
